建伍TH-D72加装内置串口蓝牙模块

外置蓝牙模块

APRS（Automatic Position Reporting System）自动位置报告系统是一项新兴的业余无线电活动内容。APRS允许业余无线电操作者迅速的将实时事件相关的数据发布出去，并在计算机上图形化的表示出来，它将无线电数据通信、全球卫星定位系统（GPS）、计算机和互联网有机的结合起来。不仅能提供位置跟踪、气象报告等常用的服务,而且在业余无线电应急通信(ARES)以及紧急遇险救援时发挥重要作用。

我参与此项活动很多年了。从最初向国外HAM购买套件DIY到渐渐流行于国内HAM圈，APRS的硬件设备也由众多热衷于此项活动的HAM开发出了许多设备，我从中接触了不少优秀DIY佳作。在使用时硬件与硬件之间总是连接着好多线，这给户外活动时使用APRS设备增加了不少麻烦。

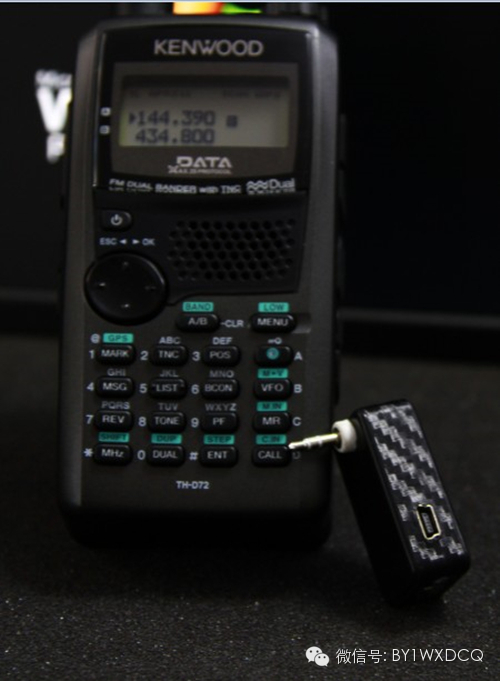

建伍出品的手持电台 TH－D72（以下简称“D72”）由于内置GPS模块、集成了APRS和EchoLink应用，使得该机在APRS的HAM中口碑极佳，当然也成了我的主打APRS电台之一。由于该机集成了APRS的大部分硬件功能，这给户外移动使用APRS的用户带来了很大的便利。利用笔记本电脑上的COM口或USB口连接D72，是我最初使用D72玩APRS的方式。喜欢折腾的我不满足于此，上论坛查阅相关教程，购置电池、充电保护模块、蓝牙模块、RS-232电平转换模块、插头等小物件，组装成了D72的外接蓝牙装置，终于D72可以和电脑进行蓝牙连接了。

图1 D72与蓝牙模块

图2 未组装前

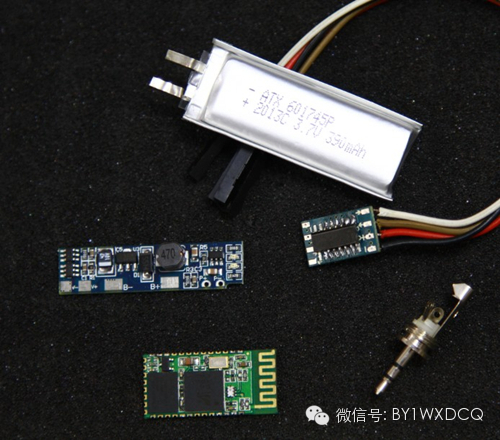

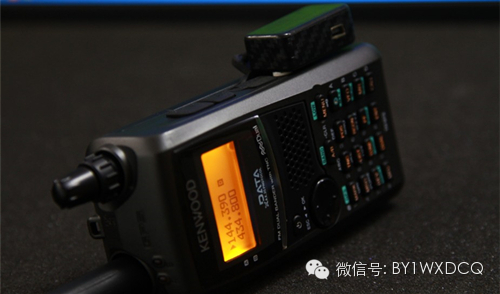

图3 外置蓝牙模块

能不能再精简些？可以连接手机吗？能连接上户外导航仪吗？在这些念头的驱使下，我更频繁地在网络搜索着，原来和我一样爱折腾的大有人在。HAM圈中能人就是多，在论坛看到BH1IZK为佳明550加装蓝牙的帖子，于是想依葫芦画瓢D72能不能也把蓝牙模块给内置进去，这样就能无线连接了。仔细研究了D72的电路图，拆机器查看内部空间，发现D72的电路加装蓝牙模块是可行的，内部空间也有，做好功课现在开始动手。

内置蓝牙模块

准备工作

首先是准备蓝牙模块，建议选择蓝牙2.0或2.1版本就可以，兼容性比较好。D72内部可供加装的空间有限，模块要选择体积尽量小的。这里我推荐使用HM-06蓝牙模块（如图4所示），常见的模块和HM-06的尺寸比还是相差很大的。

图4 HM-06蓝牙模块

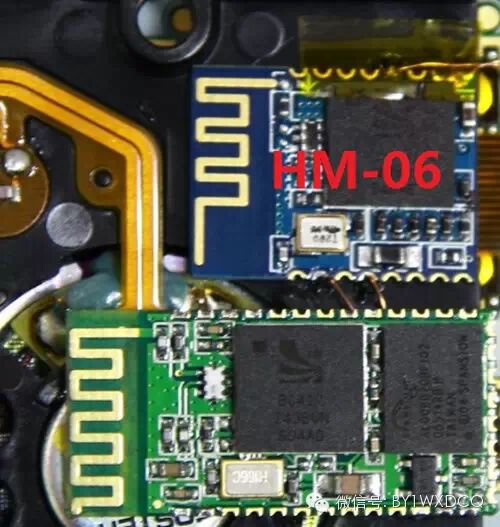

图5 HM-06构造

蓝牙模块在安装之前是要设置好工作参数，在D72上使用应该设置以下几个参数：

1.名称：可以根据个人需要随便设置，例如：D72。

2.串口配置：波特率4 800bps，无校验，数据位8，停止位1。

3.连接密码：1234。

4.工作模式：从模式。

以上参数有条件的朋友可以使用电脑串口工具自行设置，但我还是建议大家购买时让商家预先设置好，这样拿到就可以马上安装，不用再费心自己设置。

操作过程

设置准备好蓝牙模块后我们就可以开始动手拆卸D72进行安装了。

图6 拆卸步骤1

图7 拆卸步骤2

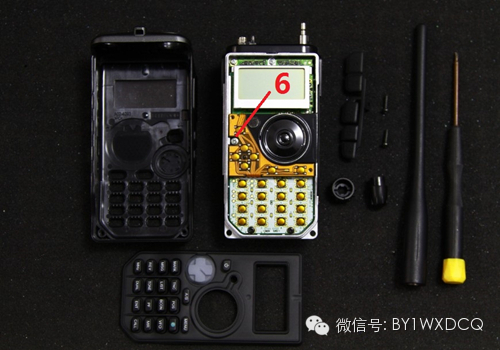

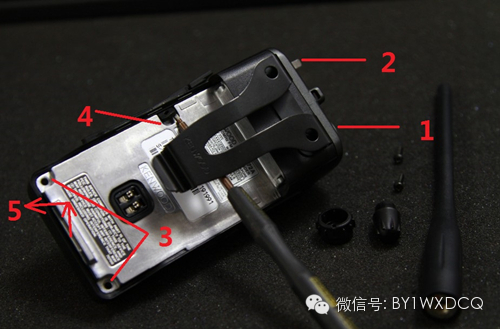

如图6、图7所示步骤进行拆卸：1.将D72的天线拧下；2.音量旋钮拔下；3.拧下背板底部2颗螺丝；4.取下机身侧面橡胶盖；5.从底部轻轻往上拉出机芯；

6.取出机芯后将主板上扬声器旁边的螺丝拧下。

将扬声器部位的这块板轻轻翻开后，就是我们要加装蓝牙模块的区域了。图8所示是D72串口部分电路图，图9所示是D72串口部分印版图，上面已经标注出我们要给蓝牙模块连接的接线点。

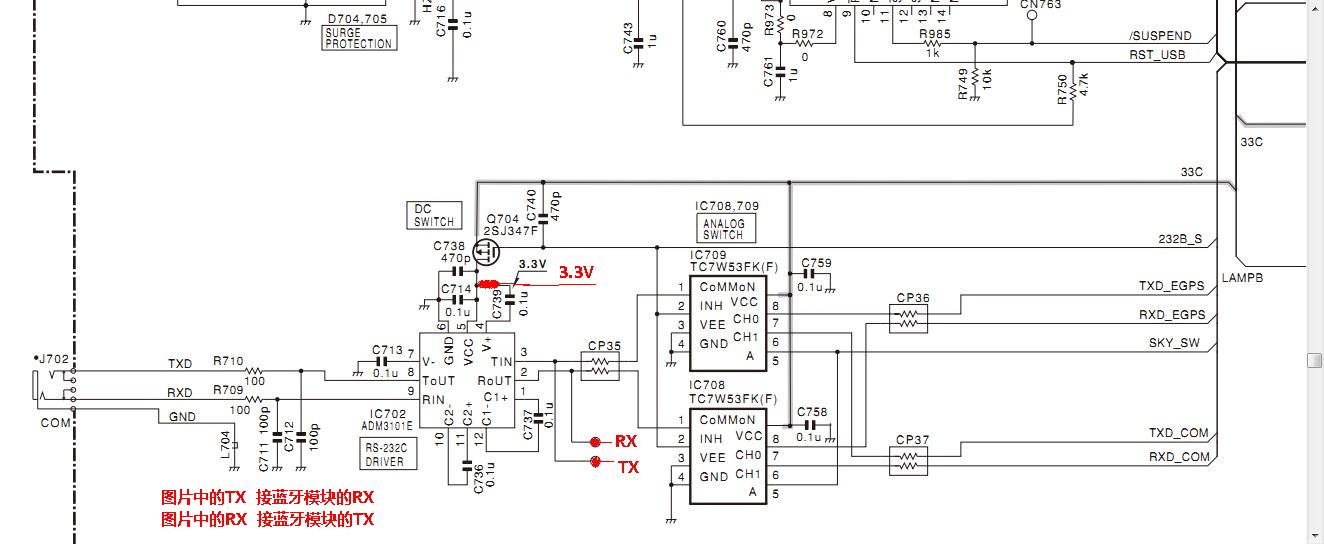

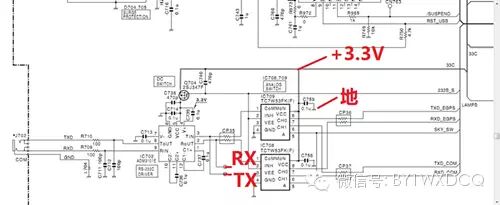

图8 D72串口部分电路图

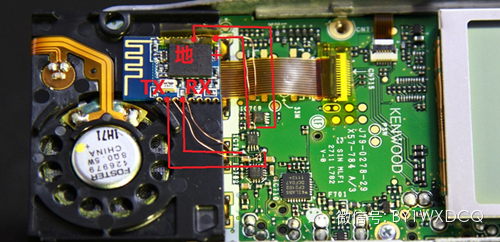

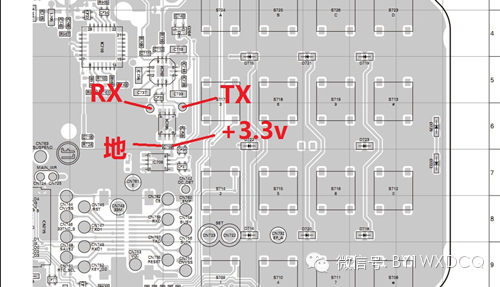

图9 D72串口部分印版图

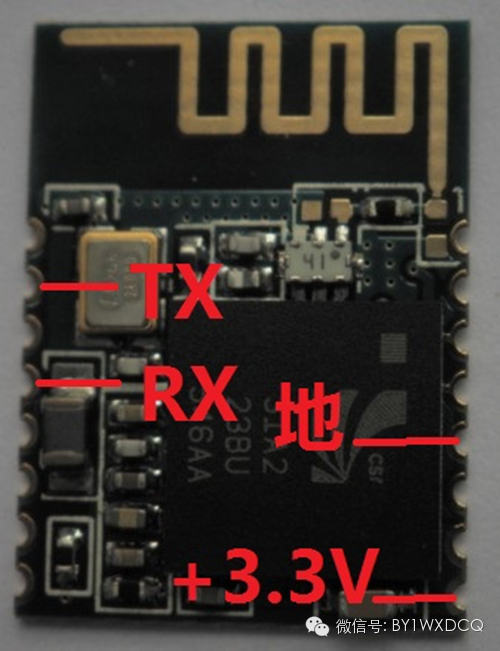

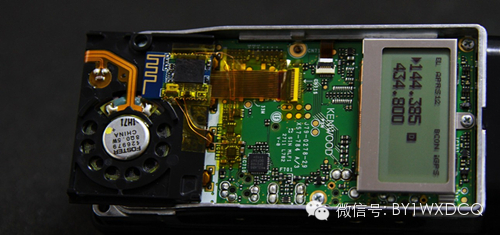

蓝牙模块需要用到的有4个连接点，分别是：电源正（+3.3V）、电源负（-）、RX、TX，大家按图连接就行了。连接时记得D72主板上的TX是接蓝牙模块的RX，D72主板上的RX是接蓝牙模块的TX。我建议选用线径细一些的导线或是漆包线连接模块（如图10所示）。我使用的是漆包线连接，4条线连接好以后，将蓝牙模块用薄双面胶贴在图中的位置上，注意要做好固定和绝缘工作。

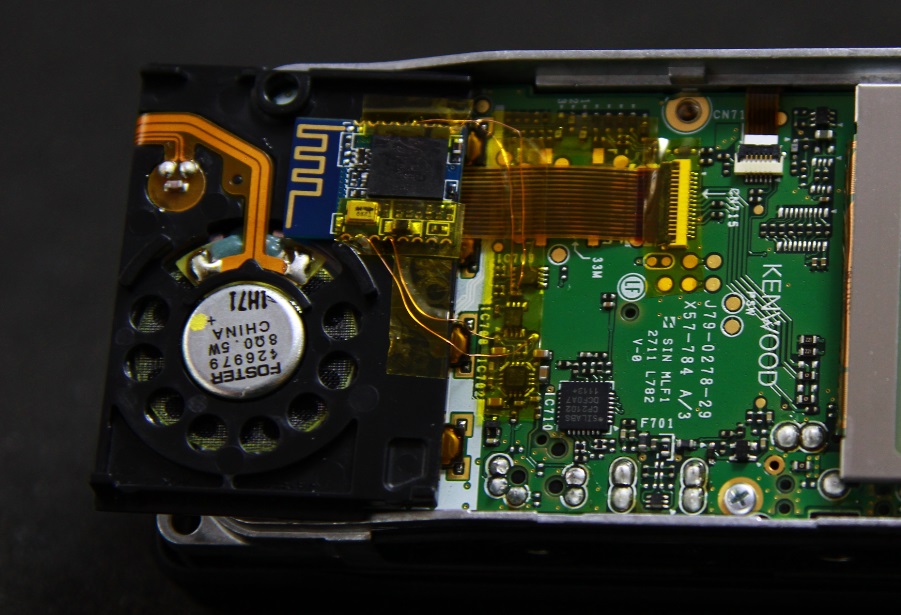

图10 蓝牙模块连接

图11 通电测试

通电测试

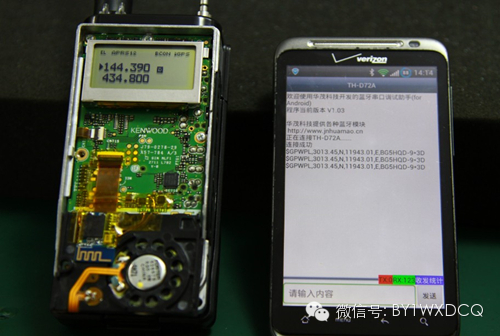

检查无误后就可以通电测试了，用带蓝牙功能的安卓智能手机进行测试。手机先在安卓市场下载并安装“蓝牙串口助手软件”，运行软件，扫描到蓝牙模块后用手机连接。这时就可在手机上的“蓝牙串口助手软件”里查看蓝牙模块的数据。找个APRS设备或是D72，调到当地APRS信道，此时如果D72接收到APRS信号并正确解码（D72的屏幕有解码信息显示），手机上“蓝牙串口助手软件”同步显示出来（如图14所示）。至此，内置蓝牙模块就加装成功了。测试无误后将D72安装复原。整个加装过程只要大家仔细、认真，还是不太困难的。

图12 软件图标

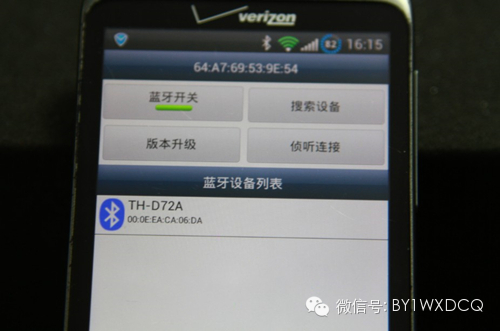

图13 蓝牙连接

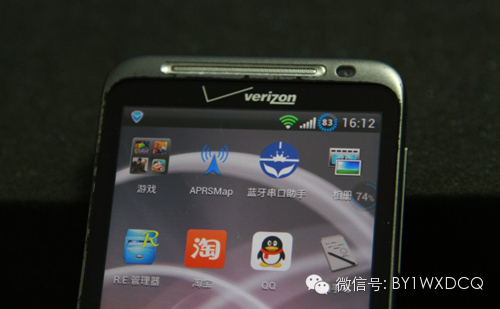

图14 连接成功

使用效果

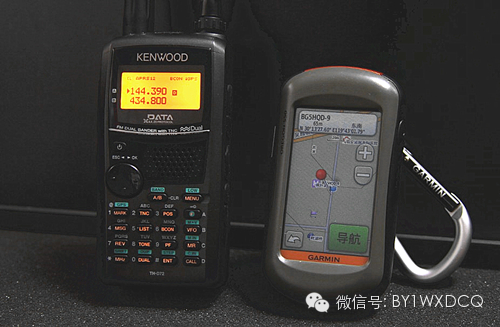

经过以上测试改造后，现在的D72可以和Garmin550户外导航仪（该导航仪也已经加装蓝牙模块）实现无线传输航点信息，即D72接收到的APRS信息可以通过蓝牙传输到Garmin550户外导航仪上，显示出对方台站坐标信息，这给户外使用APRS带来了极大的方便（如图15所示是设备连接效果）。

目前由国内HAM研发的APRS软件有好几款，其中就有适合安卓智能手机安装的APRS软件。通过这类软件可以支持TNC、互联网、离线地图、iGate等APRS应用。和D72配合以后，轻松玩转APRS，我想这正是大家都想要的解决方案吧。

写在结尾：以上设备改装为我原创，属个人行为，发布此文纯属技术交流，对于他人效仿该文的改装所引发的设备故障概不负责。同时郑重提醒：TH-D72为高价设备并涉及机器的保修，若无相关专业知识和技能改装加装需谨慎。

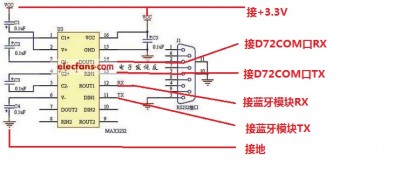

下面两张图是D72的印版图和MAX3232的电路图，接线点已经标注，供参考！



 感谢BI7NOR 提供的TTL信号取样点，今天手痒就拆开实践下，经过测试完全可用，工作正常。真是太棒了，这样D72加装蓝牙就更加简单了！
